Caldeiraria: O Que É, Como Funciona e Aplicações

Caldeiraria é o ramo da metalmecânica que transforma chapas, tubos e perfis de aço em equipamentos tridimensionais, como vasos de pressão e tanques. O setor também aparece escrito como “calderaria”, variação de grafia que circula nos materiais da área. O nome vem das caldeiras, mas a atividade hoje cobre qualquer equipamento ou estrutura conformada e soldada.

Quem chega a esse assunto costuma ter uma dúvida prática: por que dois equipamentos parecidos têm prazos e custos tão diferentes? A resposta está no projeto. Cada vaso ou estrutura tem desenho, material e requisitos de inspeção próprios, e isso muda o roteiro de fabricação e a forma de gerir a fábrica.

O que é caldeiraria e quais equipamentos ela produz

Caldeiraria é a atividade de fabricar equipamentos e estruturas metálicas a partir de chapas, tubos e perfis, conformando e soldando as peças até formar o conjunto final. Ela cobre vasos de pressão, tanques, trocadores de calor, dutos e plataformas.

Então caldeira e caldeiraria são a mesma coisa? Não. A caldeira é um equipamento que gera vapor. A caldeiraria é a atividade que fabrica esse equipamento e muitos outros, de reservatórios a estruturas de obra.

A matéria-prima chega em três formas. As chapas são folhas planas que, depois de cortadas e curvadas, formam as paredes do equipamento. Os tubos servem a tubulações e a trocadores de calor. Os perfis, como vigas e cantoneiras, compõem estruturas e suportes. O aço, em versões como o aço carbono e o aço inoxidável, aparece nos exemplos do setor.

Os produtos típicos da caldeiraria são estes:

A caldeiraria convive com a usinagem, a fundição, a forjaria e a estamparia, que também fazem parte da metalmecânica. Um projeto pode combinar mais de uma delas.

Como funciona a caldeiraria: etapas do processo

O processo de caldeiraria segue um fluxo em ordem: leitura do desenho, corte, conformação, soldagem, inspeção, acabamento e montagem. A sequência exata muda conforme o equipamento, o material e as exigências do contrato.

Quem decide o que entra nessa lista? O projeto e o contrato. Um equipamento pode dispensar o tratamento térmico, outro pode exigir ensaios que o primeiro não pede, e a oficina monta o roteiro conforme a especificação de cada pedido.

Roteiro é o documento que lista as etapas de uma ordem, a máquina de cada uma e o tempo previsto. Em caldeiraria, ele muda de um equipamento para outro.

Inspeção, normas e rastreabilidade

Ensaio não destrutivo é o exame que verifica a solda sem danificar a peça. O líquido penetrante e as partículas magnéticas procuram defeitos que chegam à superfície. O ultrassom e a radiografia examinam o interior da junta. Os equipamentos que trabalham sob pressão ainda passam pelo teste hidrostático.

Duas referências aparecem com frequência nesses projetos: a NR-13, norma regulamentadora brasileira, e os códigos da ASME. O que se aplica a cada equipamento depende do projeto e do contrato.

A rastreabilidade vem junto. Ela reúne o certificado de material, a identificação das chapas e das peças, o registro do procedimento de soldagem, a qualificação dos soldadores e os laudos de ensaio. O cliente pode pedir esses documentos ao final, e a oficina precisa ter anotado tudo durante a fabricação.

Aplicações da caldeiraria na indústria e desafios de gestão

A caldeiraria atende óleo e gás, petroquímica, energia, mineração, siderurgia, papel e celulose, alimentos e saneamento. Em todos eles, o equipamento costuma ser fabricado sob projeto, o que torna cada ordem de produção única.

Por que dois vasos de pressão raramente são idênticos? Mudam o diâmetro, a espessura, o material, os bocais, os acessórios e os requisitos de inspeção. Cada combinação gera uma ordem de produção com roteiro e consumo de material próprios. É a lógica da produção por projeto e sob encomenda, oposta à da linha de montagem.

Três situações mostram como isso aparece no chão de fábrica:

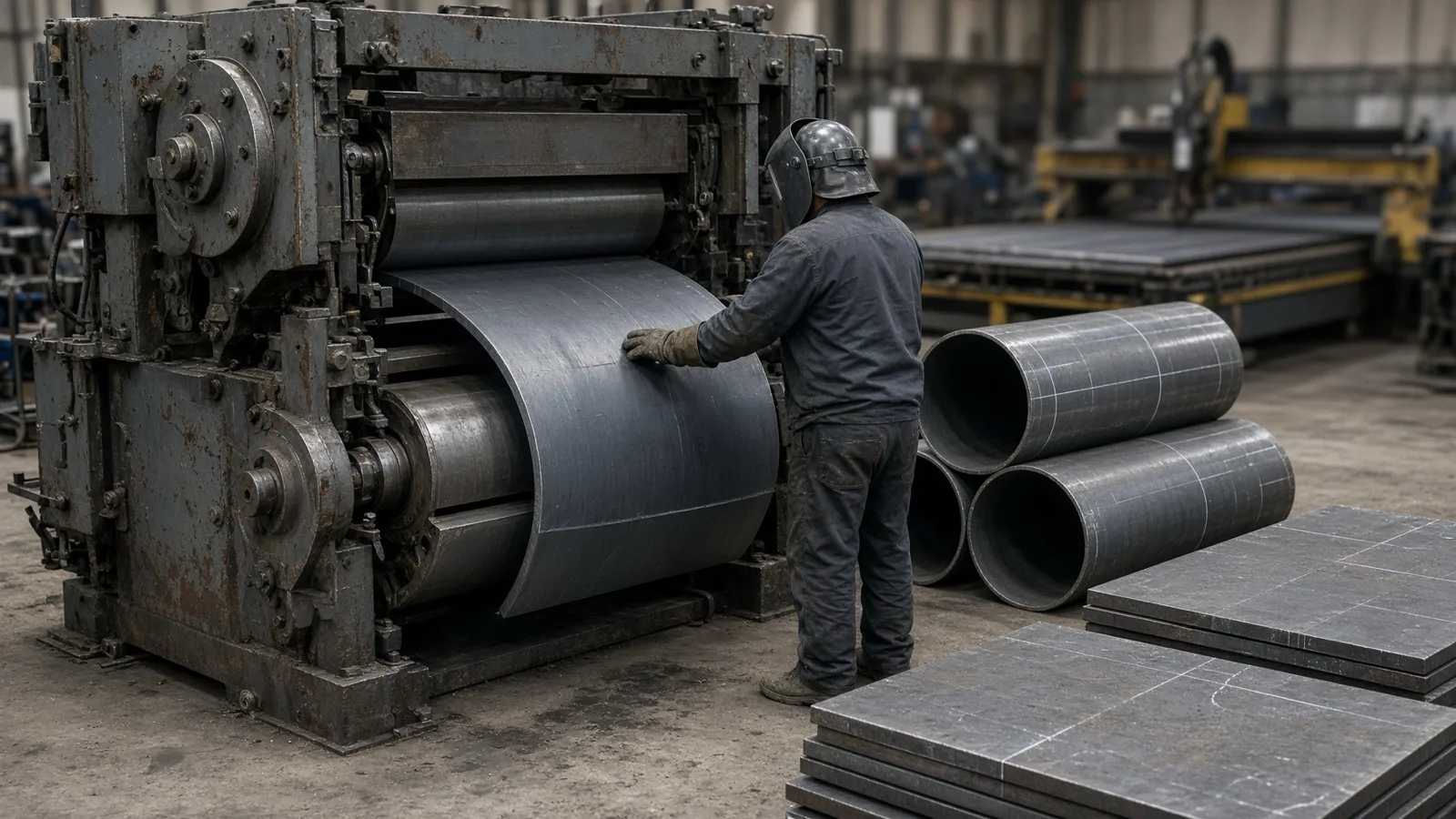

Por que prazo e custo variam tanto de um pedido para outro? Porque cada ordem consome material, horas e inspeção diferentes, e porque as ordens disputam as mesmas máquinas. Dois pedidos de aparência semelhante podem ocupar a calandra e a soldagem por tempos muito distintos.

Produção por projeto: roteiro, peso e custo por ordem

Onde a gestão sofre? Em três pontos. O primeiro é o sequenciamento: calandra, soldagem e inspeção costumam virar gargalos, e a fila de um projeto empurra o prazo do outro. O segundo é o controle de peso e de custo por projeto, que exige apontar as horas de cada etapa. O terceiro é a rastreabilidade documental, que associa cada certificado de material ao equipamento que o consumiu.

Os indicadores de uma caldeiraria seguem o mesmo raciocínio: horas por etapa, retrabalho de solda, aproveitamento de chapa e prazo de entrega. Sem apontamento por etapa, nenhum deles chega ao gestor como número medido: vira estimativa.

A Objetiva Solução, SAP Partner com 16 anos de mercado, implementa e desenvolve o DiamondOne, um add-on de manufatura avançada que roda sobre o SAP Business One, a plataforma base. Ele foi construído para a lógica da produção não seriada e reúne PCP com ordem e roteiro por projeto, APS para sequenciamento e Gantt, apontamento de fábrica, custeio por absorção e rastreabilidade de componentes, lotes e subconjuntos. A caldeiraria está entre os segmentos prioritários da empresa. O escopo de cada implantação depende do projeto, e há integração com nesting e CAD, como Lantek e SolidWorks.

Perguntas frequentes

Caldeiraria e serralheria são a mesma coisa?

Não. As duas trabalham metal, mas costumam diferir em escala, espessura do material, processos e exigências de inspeção e documentação. Não existe um limite numérico único que separe uma da outra, e cada empresa descreve sua atividade conforme os produtos que fabrica. A comparação vale como orientação geral, e não como definição formal.

O que significa caldeiraria pesada e leve?

São termos de mercado, sem critério oficial único. Em geral, relacionam-se ao porte do equipamento e à espessura do material. Como cada empresa define o uso à sua maneira, vale perguntar ao fornecedor o que ele quer dizer com cada termo antes de comparar propostas.

Para que serve o teste hidrostático?

Ele verifica a estanqueidade e a integridade de soldas e conexões em equipamentos pressurizados. O equipamento é preenchido com líquido e submetido a uma pressão definida em projeto. Os valores de pressão são do projeto, e não de uma regra geral. O teste se aplica a equipamentos que trabalham sob pressão, e não a toda ordem de caldeiraria.

O que a NR-13 regula?

A NR-13 trata da segurança de caldeiras, vasos de pressão, tubulações e tanques metálicos de armazenamento em operação no Brasil, incluindo requisitos de inspeção. Para o que vale em cada caso, consulte o texto oficial da norma, porque este texto cita a NR-13 só pelo nome e pelo assunto, sem listar obrigações específicas.

O que é nesting e por que ele afeta o custo?

Nesting é o plano de corte, que distribui as peças sobre a chapa. Ele é definido antes do corte. Um bom arranjo deixa sobrar menos material. Quanto melhor o aproveitamento da chapa, menor o consumo de material por ordem, e o custo de cada projeto acompanha esse consumo.

O que são peso teórico e peso real?

O peso teórico é calculado a partir do desenho e do material. O peso real vem da pesagem do equipamento depois de fabricado. A caldeiraria acompanha os dois por projeto, ao lado das horas por etapa e do aproveitamento da chapa, e comparar um com o outro mostra se o equipamento saiu como o projeto previa.

Por que o custo por ordem importa em uma caldeiraria?

Cada projeto tem peso, horas e material próprios. Um custo médio, calculado sobre todos os pedidos, mistura ordens muito diferentes e esconde o resultado real de cada uma. O custo por ordem mostra qual equipamento deu margem e qual consumiu mais horas de solda ou de retrabalho.
